三网融合信息接入
野外型局端系列
EOC局端系列产品用于在同轴网络上提供以太网通道，为运营商在现有Cable网络上提供有线电视信号传输的同时提供宽带数据接入。在组网应用中，EOC设备分为局端设备和终端设备，局端设备负责对以太网信号的调...
- 产品概述
- 功能特性
- 技术参数
- 组网应用
- 相关资料

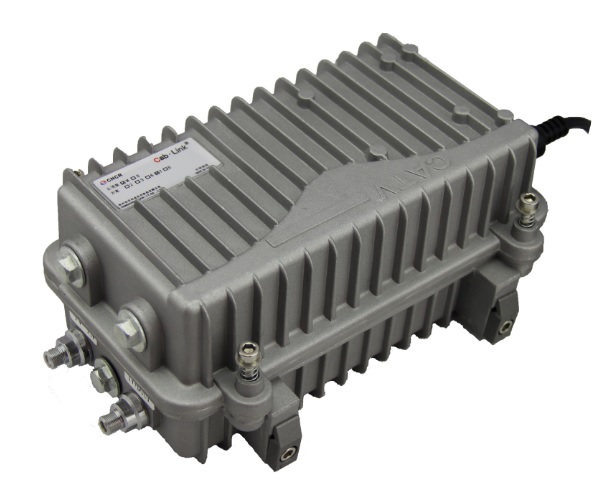

产品采用全铸铝外壳，适合广电传统的室外安装或线挂安装；并做到防水防尘的功能；局端内置过流/不过流信号耦合板能在局端内部把有线电视信号和EOC数字信号进行混合，并支持一路或是二路有线电视信号进行同时耦合，形成单模块一进一出局端和单模块二进二出局端二种大类产品。
2、内置一个耦合板的局端可以混合一路电视信号；内置二个耦合板的可以混合二路电视信号，且可以过60V电流
3、每种机械规格都支持有Qualcomm公司的AR7410方案的局端产品和Mstar公司的MSE500方案的局端产品
4、技术适应网络，网络零改造。整个方案无须进行电缆双向改造，工程施工量小，充分利用原有投资，建设周期短，能迅速抢占市场
5、采用OFDM自适应调制技术。对电缆分配网内的噪声、干扰和时变性可自适应匹配，可以在恶劣信号环境下稳定可靠连接，不掉线，同等环境下通信稳定性大大提高
6、可以直接60V取电工作；安装简单，不需要复杂的信号调试，对安装维护人员的要求不高
|
属性 |
描述 |
||
|
设备类型 |
CLM-C1M2XX1(7M4SX) CLM-A1M2XX1(7M4SX) CLM-C1M4XX1(7M4SX) CLM-A1M4XX1(7M4SX) |
CLM-A1M4XX1(5M4) CLM-C1M4XX1(5M4) CLM-C1M4XX1(5M4) CLM-A1M4XX1(5M4) |
|
|
芯片方案 |
AR7410 |
MSE500 |
|
|
接口类型 |
2个10/100/1000 Base-T网口（GE1） |
1个10/100/1000 Base-T网口（GE1） 1个10/100Base-T网口（FE1） |
|
|
2个F型母座公制 4个F型母座公制 |
|||
|
射频 |
占用频率：7.5～67.5MHz |
占用频率：2～70MHz |
|
|
最大输出电平：115dBuv |
|||
|
接收灵敏度：-25 dBm |
|||
|
接口类型： F型母座公制（防水贯通头设计） |
|||
|
输出阻抗：75Ω |
|||
|
遵循标准 |
IEEE 802.3, IEEE 802.3x, IEEE 802.3ab |
||
|
IEEE 802.3u Auto MDI (X) |
|||
|
SNMP V1/V2 |
|||
|
IEEE P1901/HomePlug AV |
|||
|
支持EOC终端批量配置、自动升级 |
|||
|
支持EOC终端环路检测、黑白名单功能 |
|||
|
支持FTP／TFTP升级 |
|||
|
支持VLAN（透传和802.1q模式） |
|||
|
支持端口限速、端口镜像、流量监控、风暴抑制 |
|||
|
性能 |
物理层速率：600Mbps |
||
|
MAC层吞吐量：350Mbps |
|||
|
管理方式 |
支持远程WEB 管理 TELNET 管理 SNMP管理 |
||
|
MAC层工作模式 |
CSMA/CA |
TDMA/CSMA |
|
|
调制模式 |
OFDM |
||
|
4096/1024/256/64/16/8-QAM, QPSK, BPSK |
|||
|
加密模式 |
128-bit AES 加密 |
||
|
传输距离 |
-5类线支持1KM |
||
|
电源 |
220V AC或者60V AC，47～63Hz |
||
|
外形尺寸（MM） |
212(L)×105(W)×90(H) |
||
|
重量 |
<5.0KG |
||
|
工作温度 |
-40℃～75℃ |
||
|
工作湿度 |
5%～95%非凝露 |
||
|
环境防护等级 |
IP67 |
||
|
功耗 |
<6W |
||
